लिथियम आयन बैटरी इलेक्ट्रोड को रोल क्यों किया जाता है?

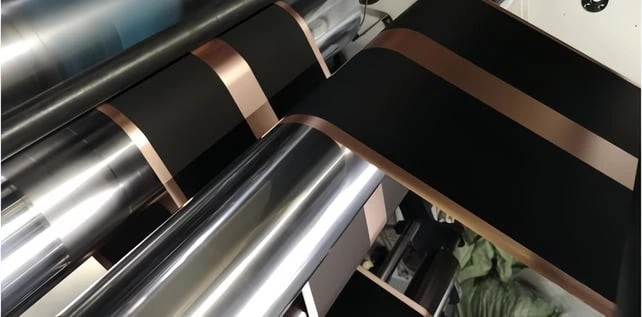

कोटिंग और सुखाने के बाद लिथियम आयन बैटरी इलेक्ट्रोड पर की जाने वाली रोलिंग प्रक्रिया, विनिर्माण प्रक्रिया में एक महत्वपूर्ण कदम है। सीधे शब्दों में कहें तो, रोलिंग एक ऐसी प्रक्रिया है जो वर्तमान कलेक्टर (एल्यूमीनियम या तांबे की पन्नी) पर ढीली, छिद्रपूर्ण सक्रिय सामग्री कोटिंग को एक घनी पतली फिल्म में कॉम्पैक्ट करने के लिए उच्च {{2} टन भार वाली रोलिंग मिल के दबाव का उपयोग करती है।

यह कदम मुख्य रूप से निम्नलिखित मुख्य उद्देश्यों के लिए अपरिहार्य है:

यह सबसे सीधा उद्देश्य है. कोटिंग के बाद, इलेक्ट्रोड सतह पर सक्रिय सामग्री (जैसे लिथियम कोबाल्ट ऑक्साइड, लिथियम आयरन फॉस्फेट, ग्रेफाइट, आदि) एक ढीली, दानेदार समुच्चय अवस्था में होती है, जिसमें कणों के बीच कई रिक्तियां होती हैं।

प्रभाव: रोलिंग संघनन के माध्यम से, कणों के बीच रिक्त स्थान कम हो जाते हैं, जिससे सक्रिय सामग्री का द्रव्यमान बढ़ जाता है जिसे प्रति इकाई आयतन में समायोजित किया जा सकता है, जिससे सीधे सेल की वॉल्यूमेट्रिक ऊर्जा घनत्व में वृद्धि होती है। अधिक ऊर्जा को सीमित कोशिका स्थान में पैक किया जा सकता है।

बैटरी का आंतरिक प्रतिरोध सीधे इसकी चार्जिंग और डिस्चार्जिंग गति और गर्मी उत्पादन को प्रभावित करता है।

संपर्क प्रतिरोध:रोलिंग से पहले, सक्रिय सामग्री कणों के बीच और सक्रिय सामग्री और वर्तमान कलेक्टर के बीच संपर्क बिंदु केवल भौतिक होते हैं, जिसके परिणामस्वरूप एक लंबा इलेक्ट्रॉन परिवहन पथ और उच्च प्रतिरोध होता है। लुढ़कने के बाद, कणों को चपटा और पुन: व्यवस्थित किया जाता है, जिससे सतह संपर्क या सख्त बिंदु संपर्क बनता है, जिससे एक स्थिर प्रवाहकीय नेटवर्क का निर्माण होता है। इसके साथ ही, सक्रिय सामग्री परत और वर्तमान कलेक्टर के बीच संबंध बल में काफी वृद्धि होती है। यह बैटरी के ओमिक आंतरिक प्रतिरोध को बहुत कम कर देता है, जिससे इलेक्ट्रॉनों को तेजी से आगे बढ़ने की अनुमति मिलती है, इस प्रकार उच्च {{3} वर्तमान चार्ज और डिस्चार्ज (उच्च {{4} दर प्रदर्शन) का समर्थन होता है और चार्ज और डिस्चार्ज के दौरान गर्मी उत्पादन कम हो जाता है।

यदि इलेक्ट्रोड को रोल नहीं किया गया है या अपर्याप्त रूप से कॉम्पैक्ट किया गया है, तो बैटरी चार्ज और डिस्चार्ज चक्र के दौरान इसे स्थिरता के मुद्दों का सामना करना पड़ेगा।

प्रदूषण को दबाना:रोलिंग से कोटिंग और वर्तमान कलेक्टर के बीच छिलके की ताकत बढ़ जाती है। यदि कोटिंग ढीली है, तो बार-बार चार्ज और डिस्चार्ज चक्र (लिथियम - आयन सम्मिलन और निष्कर्षण के कारण सक्रिय सामग्री की मात्रा में विस्तार और संकुचन होता है) के दौरान इसके पन्नी से अलग होने या चूर्णित होने का खतरा होता है, जिससे तेजी से क्षमता का क्षय होता है।

संरचनात्मक स्थिरता:सघन इलेक्ट्रोड संरचना साइकिल चलाने के दौरान सक्रिय सामग्री के आयतन परिवर्तन को बेहतर ढंग से रोकती है, इलेक्ट्रोड संरचना की अखंडता को बनाए रखती है और इस प्रकार बैटरी जीवन को बढ़ाती है।

एसीईवाई-एचआरपी100रोल दबाने वाली मशीनयह मुख्य रूप से प्रयोगशाला में बैटरी सामग्री, थोड़ी मात्रा में कीमती धातु सामग्री जैसे सोना और चांदी, और अलौह सामग्री जैसे तांबा और एल्यूमीनियम को एक निश्चित तापमान पर इलेक्ट्रिक रोलिंग के लिए उपयुक्त है। रोलिंग की मोटाई समायोज्य है और ऑपरेशन सरल है। यह स्वच्छ ऊर्जा सामग्री की लिथियम बैटरी पोल प्लेटों को पतला करने और घनत्व बढ़ाने के लिए विशेष रूप से उपयुक्त है।

मोटाई एकरूपता:वाइंडिंग या स्टैकिंग प्रक्रिया इलेक्ट्रोड शीट की मोटाई सहनशीलता पर बेहद कठोर आवश्यकताएं लगाती है। यदि इलेक्ट्रोड शीट को रोल नहीं किया जाता है, तो कोटिंग की मोटाई में काफी उतार-चढ़ाव होता है और सतह असमान होती है, जिससे बाद की वाइंडिंग के दौरान गलत संरेखण होने की संभावना होती है। स्टैकिंग के दौरान, असमान मोटाई विभाजक को छेद सकती है, जिससे शॉर्ट सर्किट का खतरा हो सकता है।

मोटाई में कमी:रोल्ड इलेक्ट्रोड शीट की मोटाई आमतौर पर मूल कोटिंग मोटाई का केवल 60% -80% होती है। यह बाद की वाइंडिंग/स्टैकिंग प्रक्रियाओं के लिए जगह बचाता है, जो सेल लघुकरण के लिए फायदेमंद है।

रोलिंग का अर्थ यथासंभव सघनता से दबाना नहीं है; बल्कि, यह एक उचित सीमा के भीतर सरंध्रता को नियंत्रित करने के बारे में है।

मुख्य शेष:एक उपयुक्त सरंध्रता (आमतौर पर लिथियम आयन एनोड के लिए 25% - 35% और कैथोड के लिए 20% -30%) पर्याप्त इलेक्ट्रोलाइट भंडारण स्थान सुनिश्चित करती है, ठोस और तरल चरणों (आयनिक चालकता) और पर्याप्त इलेक्ट्रॉनिक चालकता के बीच चिकनी लिथियम-आयन परिवहन चैनलों की गारंटी देती है। रोल बनाना इलेक्ट्रॉनिक और आयनिक चालकता के बीच इस संतुलन को प्राप्त करने का एक महत्वपूर्ण साधन है।

निष्कर्ष के तौर पर:रोल बनाने की प्रक्रिया के बिना, इलेक्ट्रोड की संरचना "स्पंज जैसी" होगी। ऐसे इलेक्ट्रोडों में न केवल कम ऊर्जा घनत्व होता है, बल्कि खराब इलेक्ट्रॉनिक चालकता और वर्तमान कलेक्टर के साथ कमजोर बंधन भी होता है, जिससे उन्हें उच्च ध्रुवीकरण, गंभीर गर्मी उत्पादन, लिथियम चढ़ाना (नकारात्मक इलेक्ट्रोड), और चार्जिंग और डिस्चार्जिंग के दौरान पाउडर शेडिंग जैसी समस्याओं का खतरा होता है। इसके परिणामस्वरूप बैटरियां व्यावसायिक चक्र जीवन और सुरक्षा आवश्यकताओं को पूरा करने में विफल हो जाती हैं।

अतिरिक्त नोट:जबकि रोल बनाना महत्वपूर्ण है, विभिन्न सामग्री प्रणालियों के आधार पर संघनन घनत्व को सटीक रूप से नियंत्रित करने की आवश्यकता होती है (उदाहरण के लिए, लिथियम आयरन फॉस्फेट संघनन के प्रति संवेदनशील है, जबकि टर्नरी सामग्री को कठोरता के संतुलन की आवश्यकता होती है)। अत्यधिक संपीड़न से सरंध्रता अत्यधिक कम हो जाती है, जिससे इलेक्ट्रोलाइट को गीला करना मुश्किल हो जाता है और लिथियम आयन परिवहन में बाधा उत्पन्न होती है, जो बैटरी के प्रदर्शन के लिए हानिकारक है और यहां तक ​​कि गंभीर मामलों में इलेक्ट्रोड भंगुरता और टूटने का कारण भी बन सकता है। इसलिए, रोल बनाने की प्रक्रिया अक्सर गुणवत्ता नियंत्रण का एक मुख्य पहलू है।

अभी संपर्क करें
