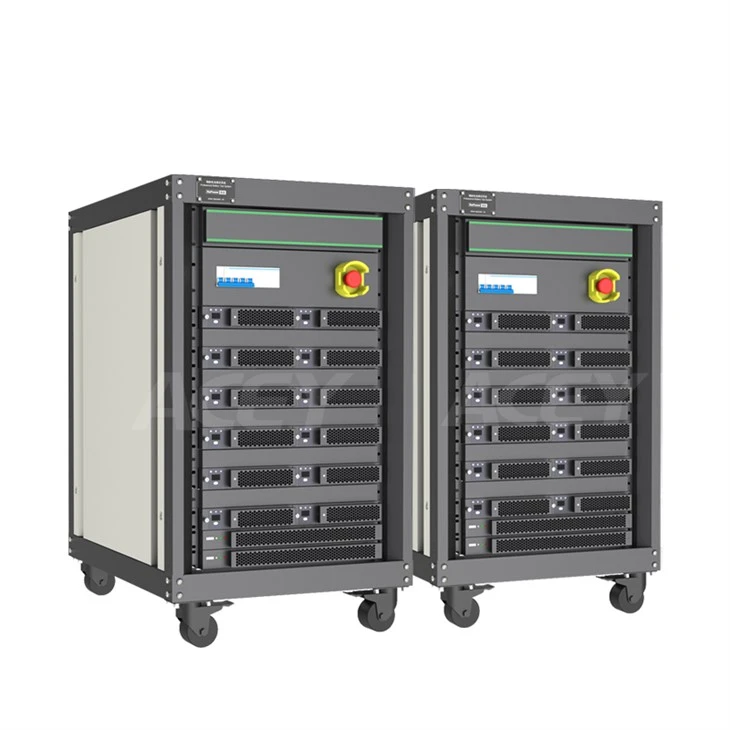

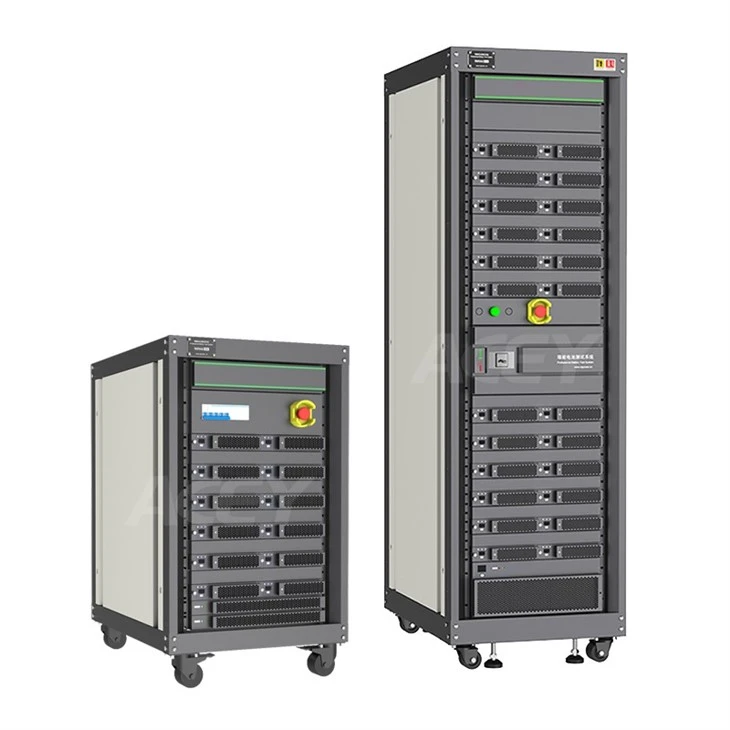

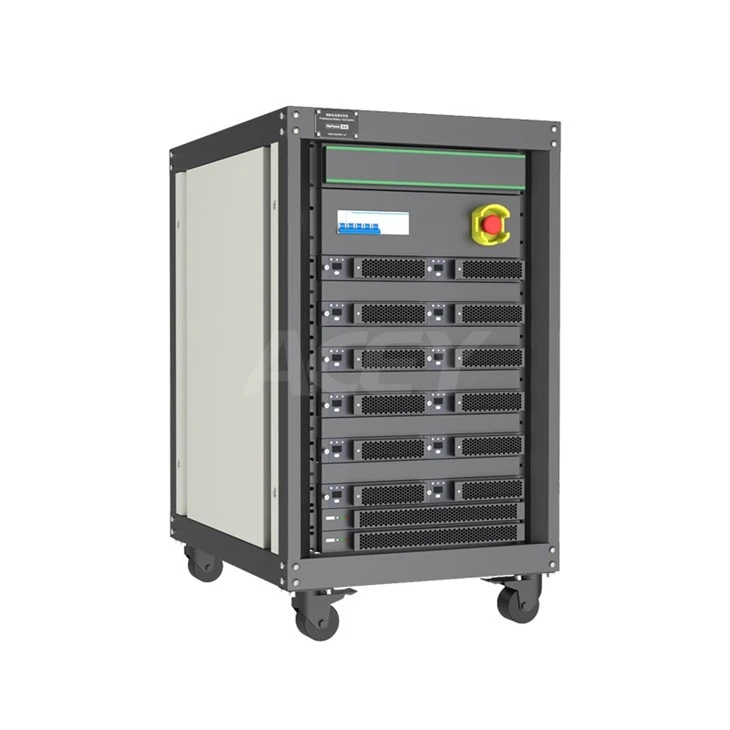

100V 30A लिथियम बैटरी पैक चार्ज और डिस्चार्ज टेस्ट मशीन
उत्पाद वर्णन
- अनुप्रयोग: मुख्य रूप से वृत्त जीवन परीक्षण और ली-आयन बैटरी, लीड-एसिड बैटरी, एनआई-सीडी बैटरी, एनआईएमएच बैटरी और इतने पर उत्पादन लाइन या लैब में।
- समर्थन बैटरी सर्कल जीवन परीक्षण, क्षमता परीक्षण, चार्जिंग विशेषता परीक्षण, डिस्चार्जिंग विशेषता परीक्षण, चार्ज रिटेंशन क्षमता परीक्षण, चार्ज और डिस्चार्ज दक्षता परीक्षण, चार्ज पर या डिस्चार्ज रेट अफोर्डेबिलिटी टेस्टिंग से अधिक।
कार्य वातावरण और तकनीकी पैरामीटर
- पूरे कैबिनेट की बिजली की आपूर्ति: एसी 380V, 10%, आवृत्ति: 50Hz%5%।
- पूरे कैबिनेट की अधिकतम इनपुट शक्ति: 6 0। 0 kW (18ch)
- कार्यशील तापमान: 0 डिग्री ~ 45 डिग्री।
- आर्द्रता: 85%आरएच (गैर-कंडेनसिंग) से कम या उससे कम।
- कोई गंभीर शेक नहीं, कोई संक्षारक गैसें, कोई ज्वलनशील या विस्फोटक गैसें नहीं।
- संकल्प: विज्ञापन 16 बिट।
फायदे
- 90%से अधिक या उसके बराबर प्रत्यक्ष वर्तमान बस दक्षता के साथ ग्रिड के लिए पावर फीडबैक: चार्जिंग और डिस्चार्जिंग दोनों ऊर्जा-बचत है जो बहुत सारे इलेक्ट्रिक पावर खर्च और एयर-कंडीशनर फीस को बचाता है।
- CCCV चार्ज: CC चार्ज सीवी चार्ज को आसानी से, बिना किसी प्रभाव के, जो कि पीक वर्तमान प्रभाव के उच्च तापमान के कारण माइक्रो-शॉट सर्किट से बच सकता है या पीसीबी सुरक्षा या ओवर-चार्जिंग के कारण पीसीबी सुरक्षा या दूसरी सुरक्षा कार्रवाई से बच सकता है।
- वर्तमान और वोल्टेज नमूना उच्च स्थिरता और सटीकता का है: इस उपकरण ने 16 बिटर द्विध्रुवी एडीसी इकाई को लागू किया, ताकि वोल्टेज का नमूना उच्च सटीकता और दीर्घकालिक स्थिरता सुनिश्चित हो सके।
- उपयोगकर्ता प्रबंधन में प्राधिकरण प्रबंधन, भूमिका प्रबंधन और उपयोगकर्ता प्रबंधन शामिल हैं। प्रबंधक सॉफ़्टवेयर के प्रत्येक फ़ंक्शन मॉड्यूल के लिए प्रबंधन अनुमतियाँ सेट कर सकते हैं, और ऑपरेटर की अनुमति आवश्यकताओं के अनुसार कई उपयोगकर्ता आईडी सेट कर सकते हैं।
- वोल्टेज क्लैंप फ़ंक्शन: जब बैटरी चार्जिंग प्रक्रिया के माध्यम से कार्रवाई की रक्षा करती है, तो वोल्टेज क्लैंप से प्री-सेट वोल्टेज बैटरी या पीसीबी को क्षति से बचा सकता है।
- परीक्षण चरण बुद्धिमान डेटा प्रबंधन को प्राप्त करने के लिए अनुभाग द्वारा रिकॉर्ड की स्थिति निर्धारित कर सकते हैं।
- प्रत्येक चैनल में बीएमएस का समर्थन करने के लिए एक अंतर्निहित CAN और RS485 संचार मॉड्यूल है, संचार कार्य कर सकते हैं: वास्तविक समय में कुल वोल्टेज, कुल वर्तमान, एकल कोशिका वोल्टेज, तापमान और BMS सिस्टम के अन्य डेटा एकत्र करें, और HRCDS वोल्टेज और वर्तमान डेटा के साथ समकालिक तुलना करें। कुछ शर्तों को पूरा करने के लिए बीएमएस वोल्टेज, वर्तमान और तापमान और अन्य डेटा सेट करते समय, मुख्य चैनल के चरण बंद हो जाएंगे या परिवर्तित हो जाएंगे, और ग्राहक द्वारा विशिष्ट पढ़ने की जानकारी प्रदान की जाएगी।
- यह उपयोगकर्ता-परिभाषित सिग्नल सेट का समर्थन करता है। उपयोगकर्ता अपनी आवश्यकताओं और डेटा रिकॉर्डिंग आवश्यकताओं के अनुसार सेटिंग नाम को अनुकूलित कर सकते हैं। सुरक्षा मापदंडों के रूप में "उप सेमाफोर" को जोड़कर, कई सुरक्षा मापदंडों को ऑपरेटरों के माध्यम से सेट किया जा सकता है "अधिकतम मूल्य, न्यूनतम मूल्य, अंतर मूल्य, माध्य मूल्य, +, -, ×, and, और, या, घातीय विचरण, साइन और कोसाइन" फ़ंक्शन और अन्य संख्यात्मक संबंधों की गणना की जाती है, और प्राप्त परिणाम नए निर्णय की स्थिति उत्पन्न कर सकते हैं।
तकनीकी मापदण्ड
|
नहीं। |
वस्तु |
Hrcds -100 v30a |
||
|
1 |
मुख्य चैनल |
1ch/ मॉड्यूल |
||
|
2 |
चैनल वर्किंग मोड |
पूरी तरह से स्वतंत्र |
||
|
3 |
मुख्य चैनल वर्किंग मोड |
चार्ज: CC, CV, CCCV, कोई वोल्टेज या वर्तमान प्रभाव जब CC को CV में स्थानांतरित किया जाता है डिस्चार्ज: सीडी, सीपी, सीआर फिर भी |
||
|
मुख्य चैनल परीक्षण कटऑफ शर्त |
समय, कुल वोल्टेज, कुल वर्तमान, क्षमता, -2V, vcell, rsoc, आदि। |
|||
|
4 |
मुख्य चैनल वोल्टेज |
एकल चैनल परीक्षण सीमा |
0V-100V |
|
|
मिन। डिस्चार्ज वोल्टेज |
6V |
|||
|
शुद्धता |
± 0। 05%fs +0। 05%RD |
|||
|
संकल्प |
1MV |
|||
|
मुख्य चैनल वर्तमान |
एकल चैनल परीक्षण सीमा |
±30A |
||
|
मिन। आउटपुट करेंट |
60ma |
|||
|
शुद्धता |
± 0। 05%fs +0। 05%RD |
|||
|
संकल्प |
1ma |
|||
|
वर्तमान प्रारंभ प्रतिक्रिया समय |
＜ 10ms (10%एफएस ~ 90%एफएस) |
|||
|
समय |
संकल्प |
1s |
||
|
सहायक वोल्टेज |
श्रेणी |
Dc: 0-5 v |
||
|
शुद्धता |
± 0। 05%fs |
|||
|
संकल्प |
1MV |
|||
|
सहायक तापमान |
श्रेणी |
﹣20 डिग्री -100 डिग्री |
||
|
शुद्धता |
± 1 डिग्री (0 डिग्री -80 डिग्री) |
|||
|
संकल्प |
0। 1 डिग्री |
|||
|
शक्ति |
बिजली उत्पादन |
सिंगल चैनल कंटीन्यूअस वर्किंग पावर 3000W। |
||
|
स्थिरता |
± 0। 1%fs +0। 1%RD |
|||
|
5 |
संचार |
लैन |
||
|
बैटरी बीएमएस संचार |
समर्थन 2 कर सकता है। 0 a, 2। {0 b; RS485 संचार; DBC आयात का समर्थन करें, BMS कैन के साथ डेटा पढ़ने का एहसास करें, और प्रक्रिया नियंत्रण में भाग लें |
|||
|
6 |
नियंत्रण कार्यक्रम |
पावर ऑफ होने पर डेटा सुरक्षा का समर्थन करें, पावर कटऑफ के कारण परीक्षण जारी रखें या मैन्युअल रूप से स्टॉप और स्टेप पैरामीटर को संशोधित करें। |
||
|
उपयोगकर्ता सुरक्षा स्थिति निर्धारित कर सकते हैं, न्यूनतम वोल्टेज, अधिकतम वोल्टेज, न्यूनतम वर्तमान, अधिकतम वर्तमान, आदि शामिल हैं। |
||||
|
उपयोगकर्ता न्यूनतम वोल्टेज, अधिकतम वोल्टेज, अधिकतम तापमान, न्यूनतम तापमान सहित सहायक चैनल सुरक्षा स्थिति सेट कर सकते हैं। |
||||
|
समय चक्र |
अधिकतम। 9999 |
|||
|
क्रमादेश योग्य कदम |
अधिकतम। 9999 |
|||
|
अंतर प्रविष्ट पाश |
अधिकतम। 10 परतें |
|||
|
चरण -समय सीमा |
कोई सीमा नहीं, समर्थन एच, मिन, एस |
|||
|
डेटा रिकॉर्ड |
1s से अधिक या बराबर समय, 0 से अधिक या बराबर वोल्टेज। 1%fs, 0 के बराबर या बराबर वर्तमान |
|||
|
प्रोग्राम फ़ीचर |
प्रत्येक चरण में एक या एकाधिक निकास होता है। |
|||
|
7 |
आंकड़ा प्रदर्शन |
चक्र सूची |
परिसंचरण संख्या। चार्ज/डिस्चार्ज क्षमता, दक्षता, शक्ति और औसत वोल्टेज, आदि। |
|
|
प्रक्रिया सूची |
प्रक्रिया संख्या, कार्य मोड, प्रक्रिया समय, क्षमता, शक्ति, मध्यम वोल्टेज, कट-ऑफ वोल्टेज, कट-ऑफ करंट, आदि। |
|||
|
विवरण सूची |
रिकॉर्ड संख्या, सिस्टम समय, संचयी समय, वोल्टेज, वर्तमान, ऊर्जा, शक्ति, सेल तापमान, आदि। |
|||
|
8 |
आंकड़ा निर्यात |
डेटा को एक्सेल, TXT या आरेख के रूप में निर्यात किया जा सकता है। चार्ज डिस्चार्ज दक्षता, चार्ज डिस्चार्ज वक्र, वोल्टेज, क्षमता, वर्तमान समय की विशेषता घटता, आदि प्रदान करें। |
||
|
9 |
आंकड़ा बचत |
फ़ाइलों के रूप में सहेजें |
||
|
10 |
घटता प्रकार |
एक्स-कॉर्डिनेट: कुल समय, चार्ज डिस्चार्ज क्षमता, चक्र समय, वोल्टेज, वर्तमान, क्षमता |
||
|
Y- समन्वय: कुल वोल्टेज, वर्तमान, क्षमता, शक्ति, सेल तापमान (वैकल्पिक), चार्ज और डिस्चार्ज क्षमता का अंत, आदि। |
||||
|
11 |
सॉफ़्टवेयर संरक्षण |
पावर ऑफ डेटा प्रोटेक्शन, पावर रिज्यूम परीक्षण जारी रखें, OVP, ODP, OCP, UCP, OTP, क्षमता सुरक्षा, असामान्य वोल्टेज ट्रेंड प्रोटेक्शन, असामान्य वर्तमान ट्रेंड प्रोटेक्शन, असामान्य वर्तमान उतार -चढ़ाव संरक्षण, असामान्य वोल्टेज उतार -चढ़ाव संरक्षण, असामान्य चार्जिंग वोल्टेज वोल्टेज वृद्धि दर, असामान्य डिस्चार्ज रेट रेट, असामान्य डिस्चार्ज रेट दर |
||
|
हार्डवेयर संरक्षण |
पावर ऑफ, ओपन सर्किट और शॉर्ट सर्किट प्रोटेक्शन। रिवर्स या गलत कनेक्शन सुरक्षा, OCP, OVP, OTP, स्थिरता संपर्क असामान्य सुरक्षा से संपर्क करें |
|||
|
चेतावनी समारोह |
पावर ऑफ, लोड कनेक्ट और स्वचालित रूप से स्वचालित रूप से स्वचालित रूप से आपातकाल के तहत स्वचालित रूप से स्विच करें। |
|||
|
12 |
बारकोड स्कैन |
बारकोड स्टार्ट और बाइंडिंग टेस्ट डेटा का समर्थन करें, बैटरी को तेजी से और सटीक रूप से वर्गीकृत करें। विस्तृत बैटरी डेटाबेस प्रबंधन कार्यों का समर्थन करें, डेटा बेस के साथ बैटरी की जानकारी कनेक्ट करें, जो डेटा बेस सिस्टम के प्रबंधन के लिए आसान है। |
||
|
13 |
नमूनाकरण टर्मिनलों |
चार-ध्रुवीय नमूना। तांबे की नाक या अन्य स्थिरता। |
||
|
14 |
ऊर्जा की खपत |
ग्रिड को पावर फीडबैक डिस्चार्ज |
||
|
15 |
शीतलन विधि |
मजबूर प्रशंसक-कूल्ड |
||
|
16 |
शोर |
70db से कम |
||
|
आईपी ग्रेड |
IP20 |
|||
|
17 |
मरम्मत |
मॉड्यूलर संरचना। स्पेयर पार्ट्स के साथ प्रतिस्थापित या मरम्मत की जा सकती है। |
||
